Основные задачи решаемые в процессе эксплуатации комплекса
- Работа в сетях TCP/IP ( Internet и Ethernet), включая речевое оповещение
![Ситуационный центр Ситуационный центр](assets/images/catalog/alarm/P166m/centr.jpg)
- Удаленный и автоматизированный мониторинг работы системы
- Работа в основных операционных системах (тонкий клиент)
- Функциональная законченность системного узла
- Единый подход к рабочему месту ― любой оператор входя в систему со своей учетной записью видит свой АРМ с именно его функционалом
- Возможность при необходимости удаленной модификации программного обеспечения
- Защита приложения и данных от воздействия вирусов
Рабочее место оперативного дежурного
- Компьютер с операционной системой (терминал управления)
- АРМ как тонкий клиент
- Модуль речевого оповещения, как отдельный блок
- Блок управления

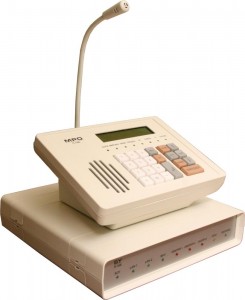

![Терминал управления Терминал управления](assets/images/catalog/alarm/P166m/166m-2-300x225.jpg) ![Блок речевого оповещения Блок речевого оповещения](assets/images/catalog/alarm/P166m/166m-245x300.jpg)
Блок управления
- Одноплатный компьютер ARM архитектуры

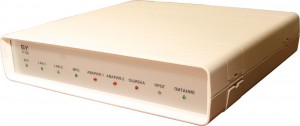

![Блок Управления (БУ). Вид спереди. Блок Управления (БУ). Вид спереди.](assets/images/catalog/alarm/P166m/166m-blok-2-300x126.jpg)
- ОС Linux 2.6.28
- Встроенные средства диагностики и восстановления работоспособности
- Возможность санкционированного удаленного доступа для смены программного обеспечения
- Встроенная база для хранения всех необходимых данных, microSD карты

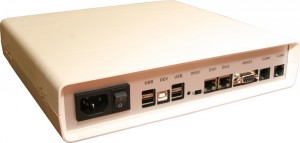

![Блок Управления (БУ). Вид сзади. Блок Управления (БУ). Вид сзади.](assets/images/catalog/alarm/P166m/166m-blok-1-300x143.jpg)
- Резервирование и восстановление баз данных
- Удаленный мониторинг
- Выделенный процессорный модуль
- Системная плата с набором интерфейсов:
- RS-232C — 2 шт.

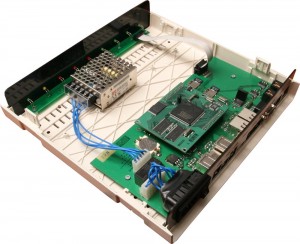

![Блок Управления (БУ). Содержимое. Блок Управления (БУ). Содержимое.](assets/images/catalog/alarm/P166m/166m-blok-300x244.jpg)
- RS422 — 1шт
- USB Host — 4 шт
- USB Device — 1шт
- Ethernet — 2 шт

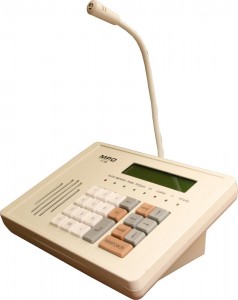

Модуль речевого оповещения ![Модуль речевого оповещения Модуль речевого оповещения](assets/images/catalog/alarm/P166m/166m-modul-1-238x300.jpg)
- Речевое оповещение через TCP/IP (Ethernet, Internet)
- Управление осуществляется с блока управления АРМ-а
- Требование к каналу — не менее 32 Кбит/c
- 3.5 Мбит/c — 210 целей
- Дополнительная индикация и клавиатура
- Возможность подключения гарнитуры
- Возможность записи речевого сообщения

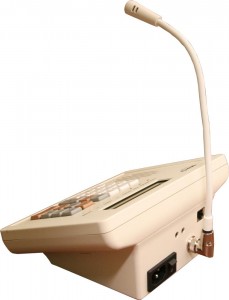

![Модуль речевого оповещения Модуль речевого оповещения](assets/images/catalog/alarm/P166m/166m-modul-229x300.jpg)
- Время однократной записи речевого сообщения — до 15 минут
- Цифровая регулировка уровня усиления громкоговорителя и чувствительности микрофона
- Встроенная система тестирования аудиотракта
- Шумоподавление
- Конфигурирование МРО с клавиатуры через систему меню
Обобщенная схема КТС оповещения П-166М
![Обобщенная схема КТС оповещения П-166М Обобщенная схема КТС оповещения П-166М](assets/images/catalog/alarm/P166m/shema166m.jpg)

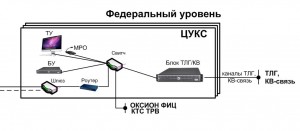

Схема оповещения на федеральном уровне
![Схема оповещения на федеральном уровне Схема оповещения на федеральном уровне](assets/images/catalog/alarm/P166m/166m-4-300x131.jpg)

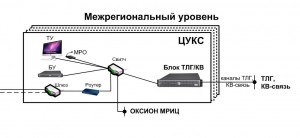

Схема оповещения на межрегиональном уровне
![Схема оповещения на межрегиональном уровне Схема оповещения на межрегиональном уровне](assets/images/catalog/alarm/P166m/166m-8-300x138.jpg)

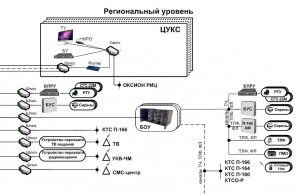

Схема оповещения на региональном уровне
![Схема оповещения на региональном уровне Схема оповещения на региональном уровне](assets/images/catalog/alarm/P166m/166m-7-300x194.jpg)

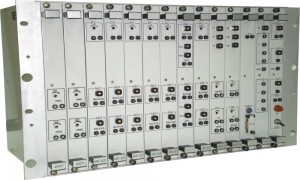

Блок оповещения универсальный
- Обмен информацией оповещения с блоком управления своего уровня по сети Ethernet
![Блок оповещения универсальный Блок оповещения универсальный](assets/images/catalog/alarm/P166m/boy-300x180.jpg)
- Обеспечение функционирования комплекса по аналоговым каналам связи
- Обеспечение взаимодействия блоков управления смежных уровней
- Взаимодействие с устройствами оповещения вышестоящего уровня (до двух направлений)
- Взаимодействие с устройствами оповещения своего и нижестоящего уровней (не менее 12 направлений)
Количество и номенклатура ТЭЗ-ов определяются числом оповещаемых направлений и типом устройств оповещения.

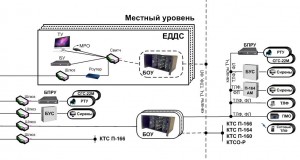

Схема оповещения на местном уровне
![Схема оповещения на местном уровне Схема оповещения на местном уровне](assets/images/catalog/alarm/P166m/166m-5-300x160.jpg)

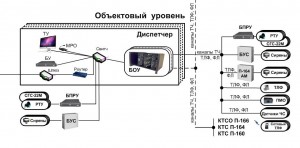

Схема оповещения на объектовом уровне
![Схема оповещения на объектовом уровне Схема оповещения на объектовом уровне](assets/images/catalog/alarm/P166m/166m-6-300x148.jpg)
