Развитие модельного ряда Revolution продолжено в новом частотном диапазоне 5,25-5,35 ГГц. Применение новых алгоритмов обработки радиосигнала позволило повысить пропускную способность радиомаршрутизаторов RevolutionTM более, чем в 4 раза, по сравнению с предыдущими моделями.

Разработана новая аппаратная платформа, основанная на высокопроизводительном процессоре IBM PowerPC с тактовой частотой 200/250 МГц. Все функциональные возможности серий 2000 и 3000 получили свое продолжение и развитие в новой линейке радиомаршрутизаторов Revolution 5000.

Серия 5000micro

Радиомаршрутизаторы серии 5000micro предназначены для использования в качестве абонентских устройств, точек ретрансляции, а также для построения базовых станций средней емкости. Поддерживают все возможности радиомаршрутизаторов RevolutionTM. Работают в частотном диапазоне 5,25-5,35 ГГц.

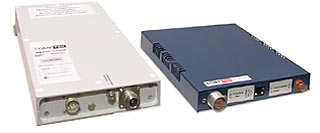

Радиомаршрутизатор RWR-5000micro

RWR-5000micro предназначен для использования вне помещений при температуре корпуса внешнего блока от -30°до +60°С и влажности 100%.

Устройство состоит из двух блоков: внешнего (для использования на улице) и внутреннего (для использования внутри помещений). Внешний блок монтируется в непосредственной близости от антенны.

Внутренний блок обеспечивает электропитание внешнего блока по служебному кабелю и трансляцию сигналов Ethernet.

Рабочие частоты

Номер частоты Номер канала по IEEE 802.11a (U-NII middle band) Значение центральной частоты
1525260
2565280
3605300
4645320
5685340

Энергетические параметры

Скорость передачи69121824364854
Мощность на антенном выходе, дБм1717171714141414
Чуствительность приемника пороговая, дБм-90-89-87-84-81-78-73-69
МодуляцияBPSKBPSKQPSKQPSK16-QAM16-QAM64-QAM64-QAM
Подавление соседнего канала, дБ16151311840-1
Минимальный уровень по шкале RWR, необходимый для получения максимальной скорости23456789
Минимальное SNR, необходимое для получения максимальной скорости58101316192225

Технические характеристики RWR-5000micro

ИсполнениеВсепогодное
Связь с кабельной сетью10/100 Ethernet
Локальное управлениеКонсольный порт, RS-232
Рабочий диапазон частот5,25-5,35 ГГц
Рабочие номиналы частот5260, 5280, 5300, 5320, 5340
Максимальная производительность в радиоканале54 Мбит/с
Метод кодированияBPSK, QPSK, 16-QAM, 64-QAM
Пороговая чувствительность приемника-90…-69 дБм
Мощность на антенном выходе14…17 дБм
Интерфейс с АФУN-type Female
