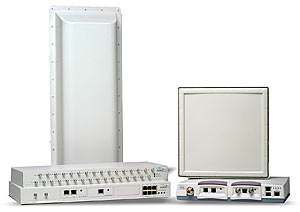

Alvarion WALKair 1000

WALKair - Система, точка-многоточка, широкополосного беспроводного доступа, которая позволяет телекоммуникационным операторам легко и рентабельно соединять деловых абонентов малых и средних предприятий городских и пригородных областей в "последней миле" к их сети. WALKair использует динамическое широкополосное распределение, чтобы максимизировать широкополосную способность и облегчить самый широкий диапазон дифференцированных, быстродействующих сервисов передачи данных и голоса, при самой низкой стоимости для клиентов. Поддержка многочастотного диапазона, базовые станции большой пропускной способности и мультисервисная поддержка делают беспроводное решение доступа WALKAIR - выбором для существующих и новых конкурентоспособных операторов.

Особенности WALKair 1000

  • Система операторского класса с высоким уровнем доступности оборудования и сервисов
  • Предлагает многочисленные IP, Frame Relay, E1 и Fractional E1, V.35, POTS, ISDN сервисы
  • WALKair поддерживает все обычные частотные диапазоны в Европе, Латинской Америке и Азии: 3.5 ГГц, 10.5 ГГц и 26 ГГц.
  • Позволяет операторам обеспечить всегда включенный широкополосный Интернет/ Интранет/ VPN / внутрисетевой доступ, а также VoIP, обычную телефонию, доступ к сети передачи данных, видео конференц-связь, услуги Провайдеров доступа, оказание WEB хостинга и электронную коммерцию
  • Каждая базовая станция обеспечивает 360° область охвата радиусом 10 км в диапазонах частот 3.5 и 10 ГГц. Широкополосное распределение может быть распределено согласно потребностям, обеспечивая быстродействующую поддержку до сотен терминальных станций (расположенных на участках клиента) от единственной базовой станции
  • Качество обслуживания по IP, голос и данные оптическо-волоконного качества позволяют операторам предлагать высокодифференцированное и гибкое предоставление IP сервиса
  • Поддержка до 1000 обычных телефонных линий на базовую станцию, через V5.2 подключение к коммутатору оператора телефонии. От 4 до 64 обычных телефонных линий на терминальную станцию
  • Низкие инвестиции в инфраструктуру - мульти операторский подход от базовой станции уменьшает число наружных устройств терминальных станций и минимизирует начальные инвестиции нового оператора.

Оборудование базовой станции

Базовая станция

Базовая станция WALKair 1000, используя двойную поляризацию, обеспечивает производительность до 256 Мбит/с при 2x28 МГц распределении. Компонент Базовая станция, системы WALKair, располагается в центре ячейки и связывает с бэкбоном, через E1 интерфейсы, множественные Терминальные станции WALKair. Базовая станция приспособлена для удобной установки в стандартные ETSI и 19" стойки.

Базовый модуль (Base Unit)

Соединяет бэкбон и IF Mux расположенный на базовой станции. При использовании TDMA, для обмена трафиком с 16 Терминальными станциями, базовый модуль применяет FDD раделение для различных частот Tx и Rx. Топология, состоящая из множественных модулей BS-BU позволяет развертывание схемы множественных операторов, обеспечивая каждого оператора 1.75 МГц полосой спектра. Основные блоки входящие в BU: модем, телекоммуникационная интерфейсная карта и IF модуль. Каждый BU преобразовывает IF сигналы голоса/данных для телекоммуникационного оператора. Каждый BU поддерживает до трех телекоммуникационных интерфейсов: E1, V35/X21, Ethernet10/100BaseT и ISDN-BRI, обеспечивая разнообразные услуги передачи голоса и данных. Интерфейсные карты устанавливаются в слоты, обеспечивая максимальную гибкость.

IF Mux

IF Mux мультиплексирует Tx сигналы от модулей BS-BU и комбинирует их с питанием 48В пост. тока. IF сигнал посылается через коаксиальный кабель на модуль RFU, расположенный около антенны. Для Rx сигналов применяется обратный процесс. IF Mux, через SMA порты, обеспечивает интерфейсы между RFU и модулями BS-BU. Может соединять до 16 модулей BS-BU.

RFU

Модуль RFU преобразовывает IF сигнал, полученный от IF Mux в РЧ сигнал. Усиливает РЧ сигнал для передачи через антенну до необходимой величины. RFU связан с IF Mux и антенной через отдельные коаксиальные кабели.

Точка доступа

Особенность WALKair 1000: одиночная беспроводная Точка доступа, которая объединяет все деловые телекоммуникационные сервисы, включая доступ в Интернет, VPN, Выделенные линии, Ethernet, Frame Relay, POTS и ISDN.

Оборудование конечного пользователя

Терминальная станция

Терминальная станция состоит из внутреннего (BU) и наружного модулей и устанавливается у абонента. Осуществляет взаимодействие между оборудованием конечного пользователя (CPE) и соответствующей Базовой станцией, обеспечивая широкий диапазон интерфейсов пользователя.

Базовый модуль Терминальной станции (TS-BU)

Модуль TS-BU, используя TDMA протокол, обеспечивает интерфейсы между CPE и RFU/антенна ТС WALKAIR, для трафика к/о т Базовой станции. Поддерживая до трех интерфейсный карт, TS-BU предоставляет широкий диапазон расширенных услуг передачи голоса и данных. Модуль TS-BU связан с модулем RFU/антенна через единственный коаксиальный кабель и может быть легко установлен в стойке, на стене, на столе или в любом пригодном и удобном месте. IF сигнал поступивший на модуль RFU, преобразовывается им в РЧ сигнал. Каждый модуль TS-BU содержит до трех телекоммуникационных интерфейсов: E1, V35/X21, Ethernet10/100BaseT и ISDN-BRI, обеспечивая разнообразные услуги передачи голоса и данных.

Каждый TS-BU содержит LCI порт, который используется для местного обслуживания и установки параметров устройства.

Питание Терминальной станции осуществляется через любой стандартный источник питания (48В).
