SHDSL-модемы MXL

SHDSL-модемы MXL-1/2, MXL2-2

SHDSL-модемы предназначены для передачи цифровых потоков Е1 совместно с данными Ethernet на большие расстояния по SHDSL-линии.

Основные технические характеристики:

1/2 интерфейса G.SHDSL, с поддержкой технологии SHDSL/SHDSL.bis (до 11,4 Мбит/с по одной паре);
возможность работы в N-парном режиме (для модемов MXL-2, MXL2-2);
4/8 интерфейсов Е1/ИКМ-15 с возможностью кросс-коммутации;
4 порта 10 Base-T/100 Base-TX;
организация аналоговой и цифровой служебной связи;
коммутатор второго уровня;
поддержка VLAN 802.1q;
поддержка firewall и NAT;
встроенный сервер DHCP;
связывание сетевых интерфейсов (bonding);
подсистема ДП:
- выходное напряжение дистанционного питания + 300 В;
- максимальный ток дистанционного питания 60 мА для однопарной системы, 100 мА для двухпарной;
- контроль тока утечки;
- возможность переполюсовки для нахождения участка неисправности;
- защита линейного интерфейса по току и напряжению;
габаритные размеры 485x270x40 мм.

При создании цифровой системы передачи семейства MXL были учтены все требования, предъявляемые к устройствам подобного класса.

1. Подсистема ДП

Для оптимальной реализации конкретной системы связи система ДП в MXL сделана модульной, что дополнительно повышает ремонтопригодность. Возможна установка одного или двух субмодулей ДП. Каждый субмодуль обслуживает одно направление и работает по одно- или двухпарной схеме. Встроенная функция переполюсовки позволяет легко определить последний рабочий участок тракта передачи.

2. Аналоговая служебная связь

Применяется для общения с персоналом, ведущим работы на тракте с ближайшего рабочего регенерационного пункта в случае нарушения работы цифровой системы передачи. Система аналоговой служебной связи состоит из двух частей - трансформаторной развязки с линией в модеме и автономного блока аналоговой связи (АСМ) с усилителем и микрофоном у оператора, подключаемого к специальному разъему оборудования. Функционал опционален.

3. Цифровая служебная связь

Для оперативного общения обслуживающего персонала на разных концах тракта без прерывания связи в состав оборудования был включен функциональный узел цифровой служебной связи ЦСС. Доступ к ЦСС и выбор тракта передачи легко осуществляется с передней панели оборудования, разговор может вестись с помощью микротелефонной гарнитуры или через громкоговорящую связь. Для работы используется один из разговорных каналов потока.

4. Телеметрия

Для контроля состояния объекта и выдачи аварийной информации на вышестоящий объект в оборудование заложены 2 датчика телеметрии, а для управления устройствами на объекте - 2 реле с «сухими» контактами.

5. Удаленный мониторинг и управление

Вся настройка удаленного и местного полукомплекта может осуществляться через Web-интерфейс, telnet или консоль. Также дистанционно можно организовать локальный или удаленный loopback.

Схема применения

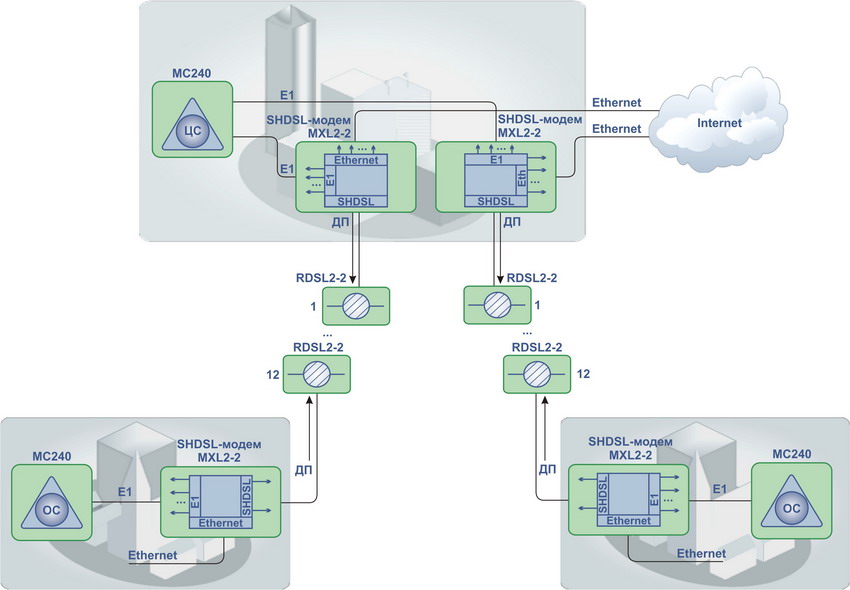

Рисунок 1 – Схема применения MXL-1/2, MXL2-2

Преимущества

модем МХL может выступать в роли транспорта для передачи цифровых потоков и абонентских линий, так и в роли медиа-конвертора для передачи кадров Ethernet в современных сетях NGN;
дистанционное питание до 6-ти регенераторов с одной стороны;
напряжение дистанционного питания + 300 В;
устройства работают под управлением операционной системы Linux;
определение места обрыва линии с точностью до регенерационного участка;
цифровая служебная связь;
возможность организации VLAN;
поддержка функции маршрутизации уровня 2 при передаче данных Ethernet по линиям DSL/E1;
дополнительные функции оборудования (маршрутизация, DHCP сервер и прочее);
единая система мониторинга.

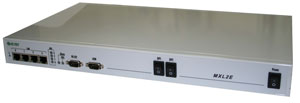

SHDSL-модемы MXL2E-2/4

SHDSL-модемы MXL2E-2/4 предназначены для передачи данных Ethernet на большие расстояния по SHDSL-линии.

Основные технические характеристики:

2/4 интерфейса G.SHDSL, с поддержкой технологии SHDSL/SHDSL.bis (до 11,4 Мбит/с по каждой паре);
4 порта 10 Base-T/100 Base-TX;
организация аналоговой служебной связи;
коммутатор второго уровня;
поддержка VLAN 802.1q;
связывание сетевых интерфейсов (bonding);
поддержка Diffserv;
подсистема ДП:
- выходное напряжение дистанционного питания + 300 В;
- максимальный ток дистанционного питания 60 мА для однопарной системы, 100 мА для двухпарной;
- контроль тока утечки;
- возможность переполюсовки для нахождения участка неисправности;
- защита линейного интерфейса по току и напряжению;
габаритные размеры 485x270x40 мм.

При создании цифровой системы передачи семейства MXL2E были учтены все требования, предъявляемые к устройствам подобного класса.

1. Подсистема ДП

2. Аналоговая служебная связь

3. Телеметрия

4. Удаленный мониторинг и управление

Схема применения

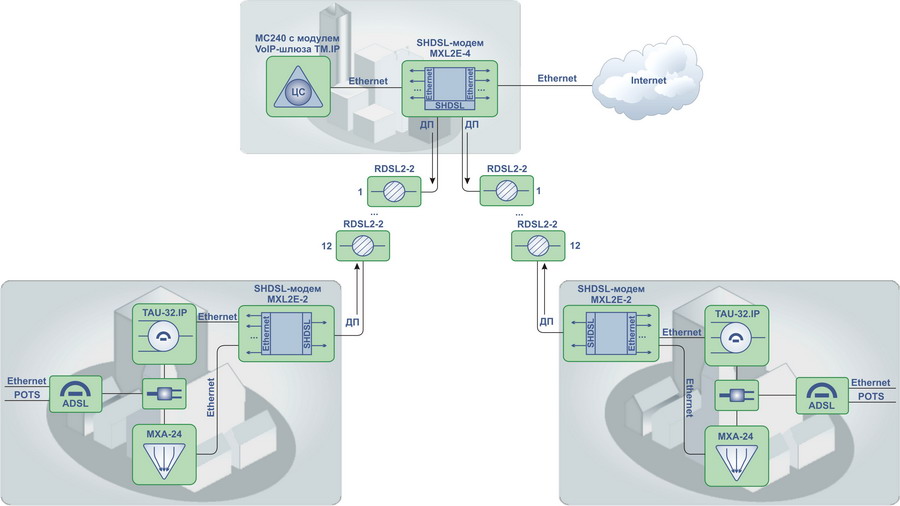

Рисунок 2 – Схема применения MXL2E-2/4

Преимущества

модем МХL может выступать в роли транспорта для передачи цифровых потоков и абонентских линий, так и в роли медиа-конвертора для передачи кадров Ethernet в современных сетях NGN;
дистанционное питание до 6-ти регенераторов с одной стороны;
напряжение дистанционного питания + 300 В;
устройства работают под управлением операционной системы Linux;
определение места обрыва линии с точностью до регенерационного участка;
цифровая служебная связь;
возможность организации VLAN;
поддержка функции маршрутизации уровня 2 при передаче данных Ethernet по линиям DSL/E1;
дополнительные функции оборудования (маршрутизация, DHCP сервер и прочее);
единая система мониторинга.
