Система абонентского радиодоступа стандарта DECT «Гудвин Бородино-Г»

Учитывая положительный опыт применения систем абонентского радиодоступа (WLL) зарубежных и отечественных компаний для решения проблемы «последней мили» и основываясь на своем опыте разработки базового оборудования стандарта DECT, специалисты компании «Гудвин-Европа» предлагают вариант организации системы связи на базе платформы «Гудвин Бородино» - «Гудвин Бородино-Г».

Система «Гудвин Бородино-Г» рассчитана на применение в городских и пригородных районах с высокой и средней плотностью абонентов. «Гудвин Бородино» в варианте исполнения «Г» обеспечивает голосовой связью от 100 до 1920 абонентов, узкополосным доступом в Интернет со скоростью до 128 кбит/с, при применении спутникового DVB-S модема широкополосный доступ в Интернет, а также позволяет собирать трафик с локальных сетей, установленных за ТАРБ «Гудвин-Таруса С8Д».

Отличительными свойствами системы являются:

• Использование транспортных сетей и кабельных линий заказчика для подключения базового оборудования;
• способность поддержания большого трафика при высоком качестве связи, для чего в системе используются 12-ти канальные базовые станции, чувствительность которых увеличена до -90…-92 dBm при вероятности ошибок 0,001;
• возможность выноса базовых станций по воздуху на расстояние до 20 км, по меди - до 22 км, а по оптике - до 27 км;
• обеспечение высокого качества связи в городских условиях за счет применения кроссполяризационных антенн с различными коэффициентами усиления (Ку=7,5…16 dBi) и с диаграммами направленности от 60° до 120° в горизонтальной плоскости;
• быстрая интеграция оборудования в существующие системы связи;
• высокая надежность и стабильность работы системы за счет повышенной электромагнитной и климатической защиты базовых станций и защиты оборудования при нестабильном сетевом напряжении;
• сетевое техническое обслуживание системы с рабочего места оператора через сеть передачи данных;
• испытанная дальность действия беспроводного доступа - 12 км по воздуху;
• контроль работоспособности оборудования и каналов связи системы;
• скорость передачи данных - 64 кбит/с.

Краткое описание системы

Система «Гудвин Бородино-Г» предназначена для подключения индивидуальных пользователей к телефонной сети общего пользования или сети передачи данных на участке абонентской линии через цифровой радиоканал.

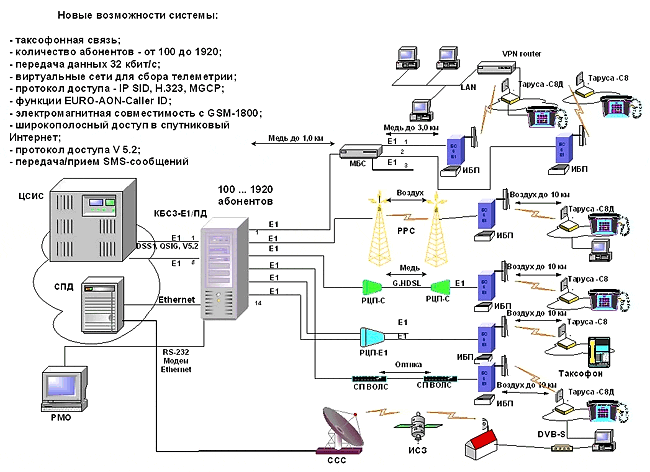

Схема организации системы абонентского радиодоступа «Гудвин Бородино-Г»

Основные составляющие системы «Гудвин Бородино-Г»

• Контроллер базовых станций (КБС3-Е1) предназначен для обеспечения стыка оборудования DECT с ЦСИС ОП, для управления базовыми станциями и обеспечения функционирования сети DECT. КБС с интерфейсом Е1 имеет 16 цифровых потоков Е1, из которых от 2 до 8 потоков могут использоваться для связи с опорной АТС, а остальные для связи с базовыми станциями или мультиплексорами базовых станций.
• Базовая станция (БС6-Е1) предназначена для организации радиоканала. Обеспечивающего доступ абонентских радиоблоков к системе «Гудвин Бородино». Через одну БС6-Е1 одновременно могут иметь доступ к системе связи 12 абонентов.
• Мультиплексор базовых станций (МБС-Е1) предназаначен для разделения/объединения потока Е1, идущего от КБС к нескольким БС. К МБС Е1-типа может быть подключено три БС с интерфейсом Е1.
• Регенератор цифровых потоков (РЦП) предназначен для увеличения дальности расположения БС от КБС. В данной системе могут использоваться два типа РЦП: РЦП-С и РЦП-Е1. С применением РЦП-С удаление БС от КБС может достигать 20 км, а с применением РЦП-Е1 – 3 км.
• Терминальный абонентский радиоблок (ТАРБ) используется для обеспечения радиодоступа пользователей к базовым станциям. В качестве ТАРБ используются терминальные абонентские радиоблоки «Гудвин-Таруса С8» и «Гудвин-Таруса С8Д» производства концерна «Гудвин».
• В качестве оконечных абонентских устройств (АУ) возможно применение телефонных аппаратов различных типов и производителей с частотным и импульсным набором, а также факсов, модемов и компьютеров.
• Рабочее место оператора (РМО) служит для управления системой, технического обслуживания и диагностики оборудования.
