Модуль абонентских (исходящих) трансляторов дальнего набора номера 8ТДНИ

Модуль абонентских (исходящих) трансляторов дальнего набора 8ТДНИ предназначен для организации доступа удаленных абонентов к АТС различных типов посредством каналов ТЧ. Модуль выполнен с использованием новой разработки фирмы Infineon - набором микросхем DuSLIC, который обеспечивает 16-типортовое аналоговое окончание.

Каждый модуль 8ТДНИ содержит 8 комплектов, состоящих из четырехпроводного окончания канала ТЧ и абонентского комплекта. Каждый комплект конфигурируется, тестируется и контролируется индивидуально с помощью компьютера.

Конструктивно модуль 8ТДНИ рассчитан на установку в стандартный 19'' евроконструктив 6U84TE - до 21 модулей при общем количестве комплектов до 168. Модуль может также устанавливаться в каркас аппаратуры АССС.

Если для решения задач, стоящих перед заказчиком, достаточно одного-двух модулей, и, следовательно, приобретение универсального 19" конструктива кажется не оправданным, то возможна установка модулей в автономный корпус на 1-2 модуля.



Возможности модуля 8ТДНИ:


  • наличие в каждом модуле автономного вторичного источника питания повышает надежность работы аппаратуры в целом;
  • большое количество протоколов сигнализации;
  • возможность вводить новые протоколы и адаптировать к особенностям работы в конкретной системе простой сменой программного обеспечения на объекте;
  • устойчивость параметров к внешним дестабилизирующим факторам (температура, влажность, срок работы);
  • работа с любыми типами телефонных аппаратов, соответствующих ГОСТ 7153-85;
  • конвертация способа набора - импульсный в тональный и наоборот;
  • совместимость с широким спектром абонентских трансляторов (в том числе ТРИКОМ и аппаратурой АДАСЭ);
  • возможность настраивать отдельные параметры каждого комплекта с помощью компьютера;
  • функции тестирования;
  • возможность работы комплекта в режиме генератора/анализатора для проверки канала ТЧ.

Сигнализация по каналу ТЧ:


  • ТДН исходящий 2600 Гц;
  • ТДН исходящий 2100 Гц;
  • ТДН двусторонний 600 + 750 Гц;
  • ТДН двухчастотный 1200/1600 Гц (Триком, АДАСЭ);
  • одночастотная полуавтоматика АПСО;
  • селективная связь ССС и ССС-2;
  • селективная связь ПСС.

Технические характеристики:



Комплект ТЧ
Входное сопротивление 600 Ом
Выходное сопротивление 600 Ом
Шаг регулировки уровней сигналов 0,1 дБ
Диапазон регулировки входного сигнала минус 18,3..+7,1 дБм0
Номинальный уровень приема +4,3 дБм0
Диапазон регулировки выходного сигнала минус 23,3..+2,1 дБм0
Номинальный уровень передачи минус 13 дБм0
Виды сигнализаций:
  • одночастотная 2600 Гц
  • одночастотная 2100 Гц
  • двухчастотная 600 + 750 Гц
  • двухчастотная 1200/1600 Гц (АПСО, АДАСЭ)
  • полуавтоматика АПСО
  • ССС и ССС-2 (селективная связь)
  • ПСС (селективная связь)

Комплект АЛ
Ток питания абонентского шлейфа 25…30 мА
Сопротивление абонентского шлейфа при напряжении питания 60 В до 3,0 кОм
Напряжение индукторного вызова 70 В эфф. 25 Гц
Чувствительность приемника вызова, не более не более 30 В эфф. 25Гц
Входное/выходное сопротивление переменному току 600 Ом


Электропитание модулей 8ТДНИ осуществляется от источника постоянного тока с заземленным положительным полюсом и напряжением 19...72 В.


Схема применения

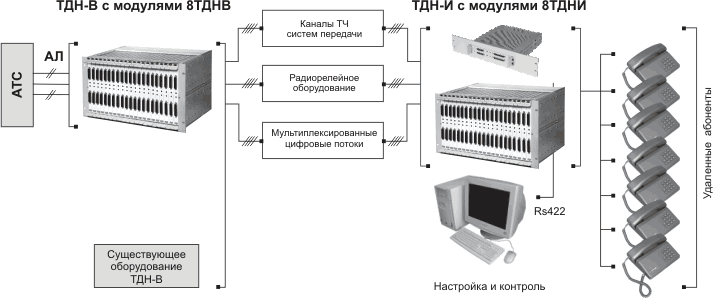

Рисунок 1 - Схема применения модуля 8ТДНИ
