Характеристики

Основные черты

  • Высокая скорость передачи данных, до 48 Мбит/с
  • Дальность до 80 км.
  • Интегрированное решение для организации каналов E1/T1 и Fast Ethernet
  • Магистральная пропускная способность в различных спектральных диапазонах:
    5,725 – 5,850 ГГц
    5,470 – 5,725 ГГц
    5,250 – 5,350 ГГц
    4,940 – 4,990 ГГц
    2,400 – 2,4835 ГГц
    2,300 – 2,400 ГГц
  • Соответствует стандартам FCC, IC и ETSI
  • Законченное локальное и удаленное SNMP-управление, интегрированное с протоколами SNMPc и HPOV

Основные преимущества

  • Быстрый ввод в эксплуатацию
  • Беспроводное соединение вместо выделенной линии, арендуемой у операторов связи, сокращает расходы
  • Компактное интегрированное решение, отличающееся простотой установки и эксплуатации

Описание

Семейство продуктов WinLink 1000 – это весьма конкурентоспособное решение для магистральной беспроводной широкополосной передачи данных «точка-точка» с большой пропускной способностью. Оно позволяет упаковать унаследованные сервисы TDM и Ethernet в спектральные диапазоны 2,4 ГГц и 4,9 – 5,9 ГГц и предназначено для развертывания в странах, где действуют стандарты FCC и ETSI.

WinLink 1000 обеспечивает подключение с высокой скоростью до 48 Мбит/с и позволяет быстро развертывать каналы E1/T1 и Ethernet по значительно более низкой, по сравнению с альтернативными решениями, цене.

WinLink 1000 эффективно удовлетворяет потребности поставщиков услуг и предприятий, требующих немедленного развертывания высокорентабельных магистральных, дальнодействующих и высокоскоростных систем передачи данных. Все продукты семейства WinLink 1000, поддерживающие несколько частотных диапазонов в различных конфигурациях, отличаются высокой надежностью, простотой установки и высочайшей конкурентоспособностью.

Применение

Удаленные подключения

WinLink 1000 предлагается предприятиям со множеством узлов, которым необходимо рентабельное и прозрачное соединение систем LAN и PBX в различных комплексах зданий.

Широкополосный доступ

WinLink 1000 обеспечивает широкополосный доступ, позволяя предлагать широкополосные Ethernet- и выделенные линии для малых и средних предприятий.

Ретрансляция

WinLink 1000 обеспечивает ретрансляцию трафика от сотовых станций, точек доступа (WiFi), точек входа в сеть (POP) и поставщиков беспроводного Интернета в магистральную сеть.

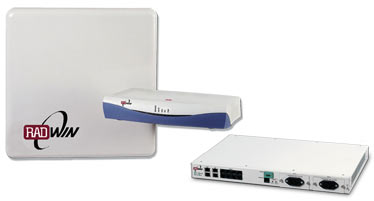

WinLink 1000

Спецификации

Конфигурация
Архитектура Внутренний модуль: IDU-E (форм-фактор для предприятий), IDU-C (магистральный форм-фактор)
Наружный модуль: ODU
Интерфейс от IDU к ODU Кабель 5-й категории, для наружной прокладки; Максимальная длина кабеля: 100 м.
Радио
Диапазоны частот 2,300 – 2,400 ГГц
2,400 – 2,4835 ГГц
4,940 – 4,990 ГГц
5,250 – 5,350 ГГц
5,470 – 5,725 ГГц (включает DFS/TPC)
5,725 – 5,850 ГГц
Скорость передачи данных Настраивается до 48 Мбит/с (двунаправленная)
Полоса пропускания канала 20 МГц (разрешение: 5 МГц)
Технология дуплексной передачи TDD
Модуляция OFDM - BPSK/QPSK/I6QAM/64QAM
Мощность передачи Настраиваемая, макс. 18 дБм
Динамический диапазон приема >60 дБ
Коррекция ошибок FEC k = l/2, 2/3, 3/4
Шифрование AES 128
Интерфейс Ethernet
Тип Интерфейс 10/100BaseT с автоматическим согласованием (IEEE 802.3)
Количество портов Ethernet 1, 2
Кадрирование / Кодирование IEEE 802.3/U
Организация мостов Самообучающаяся до 2047 MAC-адресов IEEE 802.IQ
Обработка трафика организация мостов на MAC-уровне, самообучающаяся
Задержка передачи данных Не более 3 мс
Полное входное сопротивление линии 100 Ом
Поддержка VLAN Прозрачная
Тип разъема RJ-45
Интерфейс E1/T1
Кадрирование Некадрированный (прозрачный)
Количество портов E1/T1 0, 1, 2, 4
Соответствие стандартам G.703, G.826
Синхронизация Независимая синхронизация приема и передачи
Линейный код El: HDB3 при 2,048 Мбит/с
Tl: B8ZS/AMI при 1,544 Мбит/с
Латентность 8 мс
Импеданс El - 120 Ом, сбалансированное
Tl – I00 Ом, сбалансированное
Тип разъема RJ-45
Джиттер и блуждание Согласно G.823, G.824
Управление
Протокол На базе SNMP
Сетевое управление Поддержка протоколов SNMPc и HPOV
Возможности обновления Локальное и удаленное обновление ПО
Диагностика Локальная и удаленная кольцевая проверка
Механические характеристики
Размеры блока ODU (с плоской встроенной антенной размером 1 фут) 30,5 х 30,5 х 5,8 см (В х Ш х Г)
Вес: 1,5 кг (3,3 фунта)
Размеры блока ODU (без встроенной антенны) 24,5 х 13,5 х 4 см (В х Ш х Г)
Вес: 1 кг
Размеры блока IDU-E 16,5 х 23,5 х 4,5 см (В х Ш х Г)
Вес: 0,5 кг
Размеры блока IDU-C 43 х 29 х 4,5 см (В х Ш х Г)
Вес: 1,5 кг
Питание и монтаж
Напряжение питания 110 / 220 В переменного тока, -48 В постоянного тока, 50/60 Гц
Потребляемая мощность Макс. 10 Вт для ODU с IDU-E
Макс. 14 Вт для ODU с IDU-C
Крепление На мачте и на стене
Условия окружающей среды
Корпус наружного модуля Всепогодное исполнение
Температура эксплуатации ODU от -35°C до 60°C (от -31 °F до 140°F)
Температура эксплуатации IDU от -5°C до 45°C (23°F – 113°F)
Относительная влажность До 90% без образования конденсата

Антенны

2,300 – 2,4835 ГГц 4,940 – 4,990 ГГц 5,250 – 5,350 ГГц 5,470 – 5,725 ГГц 5,725 – 5,850 ГГц
Встроенная антенна размером 1 фут
Усиление l7 дБi - внешнее 22 дБi 22 дБi 22 дБi
Ширина диаграммы направленности 20°
Поляризация Линейная Линейная Линейная Линейная
Внешняя антенна размером 2 фута
Усиление 24 дБi 21/27 дБi 28 дБi 28 дБi 28 дБi
Ширина диаграммы направленности 4.5° 4.5° 4.5° 4.5°
Поляризация Линейная Линейная Линейная Линейная Линейная
* Антенны с высоким коэффициентом усиления поставляются на заказ

Стандарты

2,400 – 2,4835 ГГц 4,940 – 4,990 ГГц    5,250 – 5,350 ГГц    5,470 – 5,725 ГГц 5,725 – 5,850 ГГц
Радио
FCC: 47CFR Часть 15, раздел С Часть 90    Часть 15, раздел Е Часть 15, разделы С и B
RSS-210 RSS-210 RSS-210
ETSI EN 300 328 EN3002I6VI.2.I
Динамический выбор частот и контроль мощности передачи (DFS/TPC) поддерживается поддерживается    поддерживается    поддерживается, соответствует EN 301 893 VI.2.2 поддерживается
Безопасность
TUV 60950, в соответствии с UL 60950
CAN-USA C22.2 No.60950
Электромагнитная совместимость
FCC CFR часть? 5, раздел B EN 300 440 VI.3.1
CAN-ETSI EN 301 489-1
Окружающая среда
ETSI IEC 60721-3-4 класс 4M5 IP67
