Решения на основе стандарта IEEE 802.16-2004 (WiMAX)
Семейство систем беспроводного широкополосного доступа WiMIC-6000/5600/3500 предназначено для подключения локальных сетей и отдельных компьютеров к сети передачи данных по радиоканалу в диапазонах частот 5725-6425, 5650-5725, 3400-3550 МГц соответственно.
Аппаратура обеспечивает построение сетей типа «точка - много точек» с количеством абонентских станций до 200 и скоростью передачи до 37.67 Мбит/с (на 1 сектор).
Описание системы WiMIC-6000
Система WiMIC-6000 состоит из базовой станции WiMIC-6000B и подключаемых по радиоканалу абонентских станций WiMIC-6000S.
Терминал абонентской станции АТ-6000 является выносным оборудованием (ODU), исполнен в компактном корпусе. Оборудование пользователя подключается по интерфейсу Ethernet. Внешняя антенна подключается при помощи кабеля. Питание терминала осуществляется от адаптера питания АП-01 (IDU).
Базовая станция поддерживает подключение до 6 секторов, состоит из модуля доступа МДВ-6 (IDU), приемопередающих модулей ППМ-6000 (ODU) (соединяемых одним коаксиальным кабелем на сектор), и секторных антенн.
Области применения системы WiMIC-6000
Система WiMIC-6000 основана на основе рекомендации IEEE 802.16-2004 WirelessMAN, поэтому отличается всеми особенностями и преимуществами, свойственными технологии WiMAX.
Система строится по архитектуре точка-многоточка: многосекторная (или односекторная) базовая станция – множество абонентов.
Преимущества
Использование технологии OFDM с 256 поднесущими (OFDM-256) | Обеспечивает надежную связи в случаях ограниченной видимости или ее отсутствии (NLOS, работа на отражениях). NLOS упрощает и удешевляет установку, повышает устойчивость связи при многолучевом распространении сигналов.
|
Использование современных видов модуляции и кодирования | Схемы модуляции до QAM64 позволяют добиться высокой эффективности использования радиочастотного спектра (до 5 бит/с/Гц). Скорость передачи составляет до 37.7 Мбит/с в полосе частот 10 МГц. Тип модуляции может изменяться адаптивно от BPSK до QAM64, в зависимости от дальности абонента и условий распространения сигнала. Для повышения помехоустойчивости применяется каскадное кодирование - Рида-Соломона/ сверточное с различными скоростями.
|
Высокая пользовательская емкость | Более 1000 абонентов на базовую станцию (6 секторов).
|
Возможность изменения ширины используемой полосы частот | Полоса частот устанавливается в значения: 1.75; 3.5; 7; 10 МГц. Это позволяет более эффективно выполнять частотно-территориальное планирование сети.
|
Свободный от конфликтов (коллизий) многостанционный доступ | Множественный доступ с временным методом разделения абонентских каналов (TDMA) исключает появление коллизий и способствует сохранению высокой пропускной способности системы.
|
Высокая площадь обслуживания | Благодаря использованию технологии OFDM-256 и адаптивных методов модуляции расширяется площадь обслуживания.
|
Имеется система обеспечения качества обслуживания (QoS) | Пропускная способность системы распределяется с учетом требуемого качества сервиса каждого абонента.
|
Интерфейс абонентского устройства ETHERNET | Интерфейс ETHERNET (10/100Base-T) широко распространен, удобен в использовании, позволяет легко интегрировать различные типы сервисов (TDMoIP, VoIP, видеонаблюдение и т.д.).
|
Обеспечивается комплексная защита информации | Выполняется шифрование данных в эфире, авторизация абонентских устройств и проверка подлинности сертификатов. В качестве расширения, для шифрования данных и обеспечения аутентификации поддерживается отечественный ГОСТ 28147-89.
|
Централизованное управление сетью | Система сетевого управления основана на протоколе SNMP и обладает широкими возможностями (конфигурирование, диагностику аварийных ситуаций, мониторинг рабочих характеристик, управление QoS и безопасностью, ведение журналов работы и т.д.).
|
Технические характеристики
Диапазон частот | 5.725-6.425 ГГц
|
Технология мультиплексирования данных абонентов (в направлении точка доступа - абонентская станция) | TDM
|
Тип доступа к среде передачи (в направлении абонентская станция – точка доступа) | TDMA
|
Метод дуплексирования | FDD или TDD
|
Максимальная пропускная способность ствола | 37.67 Мбит/с
|
Обеспечение качества обслуживания QoS | Есть
|
Технология передачи | OFDM-256
|
Способы модуляции | Адаптивная, от BPSK до QAM-64
|
Помехоустойчивое кодирование | Каскадное: Рида-Соломона/Витерби
|
Спектральная эффективность | до 5 бит/с/Гц
|
Полоса сигнала | 1.75; 3.5; 7; 10 МГц
|
Мощность на выходе передатчика, БС/АС | 24/24 дБм
|
Установка частоты передатчика | Программно
|
Регулировка выходной мощности | Программно
|
Нестабильность частоты передачи | <5х10-6
|
Количество абонентских станций в одном секторе | до 200
|
Максимальное количество секторов (на МДВ-6) | 6
|
Топология размещения абонентских станций | Произвольная
|
Максимальная дальность связи | 40 км
|
Средства шифрования | 3DES / ГОСТ 28147-89
|
Контроль трафика | Код CRC
|
Электропитание | минус 48/60 В
|
Поддерживаемые виды модуляции и уровни кодирования
Модуляция | Кодирование (суммарное) | Скорость передачи (сырая, в полосе 10 МГц, FDD), Мбит/с |
BPSK | 1/2 | 4.19 |
QPSK | 1/2 | 8.37 |
QPSK | 3/4 | 12.56 |
16-QAM | 1/2 | 16.64 |
16-QAM | 3/4 | 25.11 |
64-QAM | 2/3 | 33.48 |
64-QAM | 3/4 | 37.67 |
Параметры приемника
Схема модуляции | Чувствительность (при полосе 10 МГц), дБм
|
BPSK 1/2 | -90
|
QPSK 1/2 | -89
|
QPSK 3/4 | -87
|
16-QAM 1/2 | -83
|
16-QAM 3/4 | -81
|
64-QAM 2/3 | -76
|
64-QAM 3/4 | -74
|
Характеристики антенн
Примечание: могут использоваться антенны с другими параметрами.
Тип антенны | WM60-01 | WM60-02 | WM60-03 | WM60-04 |
Импеданс, Ом | 50 | 50 | 50 | 50 |
Поляризация | Верт. | Верт. | Верт. | - |
Размеры антенны, мм | 460х120х50 | 460х120х50 | - | 220х220х50 |
Коэффициент усиления антенны не менее, дБ | 16 | 15 | 8 | 20 |
Отношение F/B, дБ, не менее | 25 | 25 | - | 25 |
Ширина диаграммы по уровню 3 дБ, град.
– в горизонтальной плоскости
– в вертикальной плоскости |
60 7
|
90 7
|
360 18
|
15 15
|
Тип разъема | N-типа | N-типа | N-типа | N-типа |
Вес, кг | 1.5 | 1.5 | 10 | 1 |
Характеристики абонентской станции
Интерфейс пользователя | Ethernet 10/100Base-T (рек. IEEE 802.3), полный дуплекс |
Сетевые сервисы | Система прозрачна для IEEE 802.3 приложений и сервисов |
Приоритезация трафика | По рекомендации IEEE 802.1q/p |
Питание абонентской станции | Через адаптер питания |
Тип оборудования | Выносное (ODU) |
Температура окружающей среды (ODU) | -50 / +50 °С |
Максимальное расстояние IDU-ODU | 100 м |
Габариты | 320х300х60 мм |
Масса | <3 кг |
Потребляемая мощность | <25 Вт |

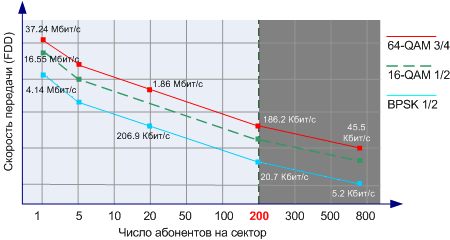

Зависимость пропускной способности на одну абонентскую станцию от количества абонентов и используемого типа модуляции
Состав
Базовая станция WiMIC-6000B
Состав | Количество на БС |
Модуль доступа МДВ-1 (IDU) | 1 |
Фильтр питания ФП-02 (IDU) | 1 |
Блок сетевой обработки БСО-1 (IDU) | 1…6 |
Блок модема БМВ-1 (IDU) | 1…6 |
Кабель RF | 1…6 |
Приемо-передающий модуль ППМ-6000 | 1…6 |
Антенны | 1…6 |
Кабель ППМ – антенна | 1…6 |
Абонентская станция WiMIC-6000S
Состав:
- Абонентский терминал АТ-6000
- Адаптер питания АП-01 (IDU)
- Кабель IDU-ODU
- Антенна
- Кабель АТ-6000 – антенна
Расчетные значения зон покрытия

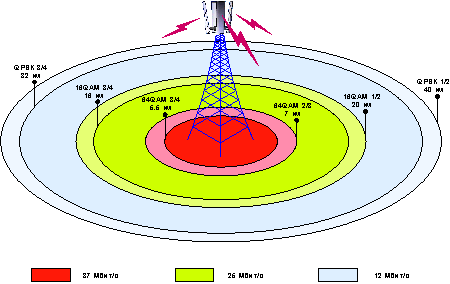

При наличии прямой видимости:

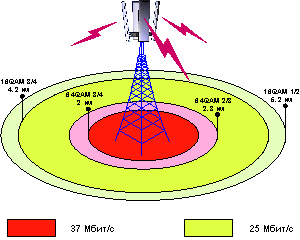

При работе на отражениях (NLOS):
Примечание: с увеличением расстояния происходит понижение схемы модуляции с уменьшением пропускной способности.
|
|
