TETRA Accessnet-T

ACCESSNET-Т - это профессиональная цифровая система мобильной транкинговой радиосвязи стандарта TETRA производства фирмы Rohde&Schwarz BICK Mobilfunk, широко известной в России благодаря своей транкинговой системе ACCESSNET протокола МРТ 1327.

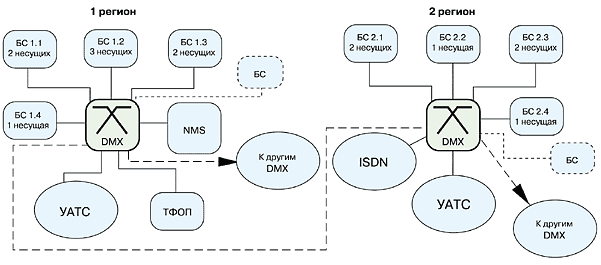

ACCESSNET-Т имеет иерархическую структуру, характеризуется отсутствием топологических ограничений и позволяет на ее основе строить сети различной конфигурации - от однозоновых сетей до общенациональной сети радиосвязи. Узлы сети соединяются между собой посредством цифровых каналов связи (см. рис.)

Состав ACCESSNET-T

Цифровые коммутаторы - это мобильные центры коммутации (MSC), которые выполнены на базе цифрового мобильного коммутатора DMX-500.

Базовые станции RBS - DTX-500 или TOB-500. Мобильный центр коммутации (MSC) и базовые станции (RBS) - это узел ACCESSNEТ-Т.

Система управления сетью NMS - эту систему Rohde&Schwarz BICK Mobilfunk называет Operation, Administration and Maintenance (OAM, ITU-TX.ff) - Работа, Координация и Техническая поддержка.

DMX-500 - серия мобильных центров коммутации, пригодных для построения сетей всех размеров, начиная с DMX-511, рассчитанного на работу до 40 несущих, до DMX-582, способного работать на 320 несущих. Они могут быть оснащены полным комплектом цифровой периферии для соединения с другими сетями, такими как ISDN, PABX, и радиорелейными линиями. При помощи интерфейсных модулей расширения периферии он может подключаться также и к аналоговым сетям. Основные технические характеристики коммутаторов DMX-500 приведены в таблице.

Технические характеристики DMX-500

DMX-511DMX-521DMX-531DMX-582
вес (кг)50506286
высота (м)1,21,21,41,8
глубина (м)0,80,80,80,8
потребляемая мощность (VA)4104405801180
количество несущих4080120320
количество базовых станций10203080
количество переферийных слотов14141428
условия эксплуатации0°С…+50°С
относительная влажность25-75%

Управление сетью ACCESSNET-Т имеет централизованную структуру с децентрализованной платформой сетевого управления (NME), размещенной в каждом DMX-500 для обеспечения функций:

  • администратора сети;
  • управления производительностью;
  • управления системой обнаружения неисправностей и тревоги;
  • управления конфигурацией;
  • управления техническим обслуживанием;
  • управления безопасностью системы.
Точки доступа NME могут быть как локальные, так и удаленные.

Базовая станция DTX-500

DTX-500 - это серия базовых станций системы, которые соответствуют всем требованиям ETSI к стандарту TETRA, имеют модульную структуру и обеспечивают передачу речи и данных. Большое количество цифровых интерфейсов позволяет базовым станциям DTX-500 работать со всеми известными сетями типа ISDN, выделенными цифровыми и радиорелейными линиями. В связи с высокой технологичностью существенно снижены требования к внешним условиям, таким как необходимое пространство для размещения, вес и потребляемая мощность. Возможен вариант работы DTX-500 вне помещения. Встроенные модули устройства управления обеспечивают гибкость системного проектирования и позволяют уменьшать нагрузку на центр управления.

Базовые станции DTX-500 серийно производятся для работы в диапазоне 380-400 МГц (DTX-530), 410-430 МГц (DTX-540)МГц, 450-470 МГц (DTX-541) и 806-866МГц (580). Необходимое увеличение надежности достигается резервированием основных элементов (N+1 избыточность). Базовая станция может обеспечивать разнесенный прием на две или более пространственно разнесенные приемные антенны, что позволяет, в отличие от существующих аналоговых систем, обеспечивать более высокое качество принимаемых сигналов.

Радиопередатчики DTX-500 обеспечивают требуемую в стандарте TETRA автоматически регулируемую выходную мощность. С помощью комбайнеров в одной передающей антенне могут быть объединены до 8 радиопередатчиков. Для обеспечения низкого уровня взаимного влияния передатчиков используется самая современная технология.

Базовая станция функционирует в дуплексном режиме для всех видов сообщений.

DTX-500 обеспечивает требуемые в стандарте TETRA сервисные услуги по передаче цифровых и речевых сообщений как через локальные сети, так и непосредственно в конкретном сайте.

Компактное исполнение и наличие запатентованного водонепроницаемого корпуса позволяют использовать DTX-500 вне помещений. Внешние воздействия и условия окружающей среды фиксируются датчиками.

DTX-500 может работать от 220 В переменного тока или от 36-72 В постоянного тока. По требованию заказчика станция может комплектоваться источником бесперебойного питания. Высококачественные источники питания с переключаемыми режимами работы обеспечивают подавление сетевых помех и высокую эффективность при низких тепловых потерях, что гарантирует длительное время эксплуатации. Тактико-технические данные DTX-500 приведены в таблице

Технические данные DTX-500

режим работыдуплексный
дуплексный разнос10 МГц
канальный разнос25 кГц
число несущихдо 8 (в одной стойке)
частотный диапазон380-400 МГц; 410-430 МГц; 806-821 / 851-866 МГц (по заказу)
диапазон работы передатчика5 МГц
диапазон работы приемника5 МГц
выходная мощность25 Вт, максимум
чувствительность (начальная)-115 дБ/м статическая
-106 дБ/м динамическая

Базовая станция TOB-500

Базовая станция TOB-500 внешнего исполнения на 1-2 несущие частоты разработана компанией Rohde&Schwarz BICK Mobilfunk на базе станции DTX-500 и предназначена для работы в жестких климатических условиях. Она устанавливается на мачте в непосредственной близости от антенны. Такое решение дает пользователю возможность экономии средств на приобретение коаксиального кабеля и строительство наземной инфраструктуры или аренду. Кроме того, внешний подвес станции на мачте увеличивает чувствительность приема. В табл. 2.1.2.3 приведены технические данные ТОВ-500.

Технические данные ТОВ-500

дуплексный разнос10 МГц
канальный разнос25 кГц
число несущих1-2
частотный диапазон300-390 МГц; 380-400 МГц; 410-430 МГц; 450-470 МГц; 806-821 / 851-866 МГц RX; 851-866 МГц TX
выходная мощность25 Вт, максимум
чувствительность-121 дБ/м статическая
-112 дБ/м динамическая
вес13 кг
высота230 мм
ширина380 мм
глубина300 мм
нормальный температурный диапазонот -40°С до +60°С
интерфейсыЕ1, Ethernet, Bluetooth, GPS
